유선랜 CAN 컨버터
하이링크 산업용 CAN 통신 컨버터

Professional Technical Support

CAN 이더넷 컨버터

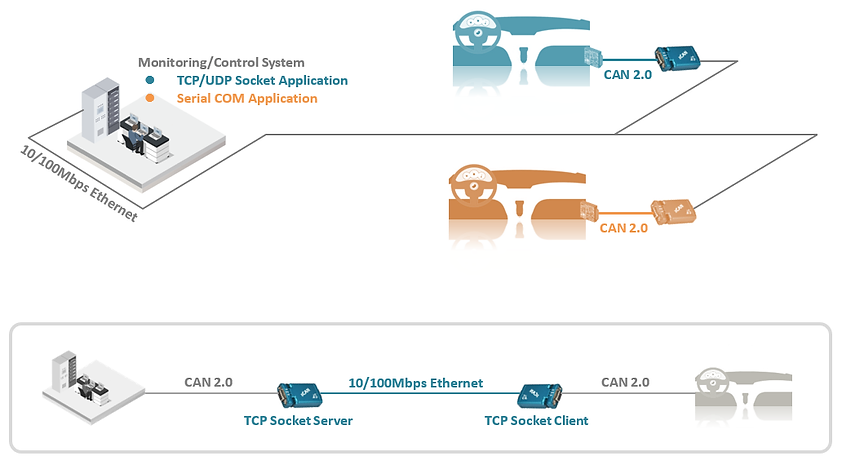

eCAN 제품은 이더넷 포트로 입력된 TCP/UDP 데이터를 CAN 데이터로 변환하여 송신하거나, CAN 인터페이스로 수신된 데이터를  TCP/UDP 데이터로 변환한 후 이더넷 포트로 출력합니다. eCAN 제품은 CAN 2.0A 와 2.0B 표준을 지원하며 CAN ID 및 Mask, ART(Automatic Retransmission), ABOR(Automatic Bus-off Recovery) 등의 기능을 GUI 기반의 eCANConfig 유틸리티나 웹 서버를 통해 설정합니다. 또한 eCANView 유틸리티를 사용하면 10/100Mbps 이더넷 인터페이스와 CAN 인터페이스 사이의 데이터 변환을 손쉽게 이해할 수 있으며, 데이터 송수신 시험도 가능합니다. eCAN 제품은 Windows 운영체제에서 동작하는 COM Redirector 프로그램을 제공합니다. COM Redirector 프로그램은 Virtual COM Port 기능을 제공하는 소프트웨어로서 사용자 프로그램을 TCP/IP 기반이 아닌 COM 포트 기반으로 사용할 수 있도록 합니다. 따라서 sCAN 및 uCAN 제품을 사용하던 고객은 기존 프로그램을 수정하지 않아도 eCAN 장치에 연결된 CAN 장치와 COM 포트 기반으로 데이터를 송수신할 수 있습니다. eCAN 제품은 사용자의 쉽고 빠른 어플리케이션 개발을 지원하기 위하여 C코드 API 와 통신용 샘플 코드를 제공합니다. eCAN 제품은 다양한 산업 현장에서 사용할 수 있도록 -40℃ 부터 +85℃ 사이의 온도에서 동작하고 매우 작은 크기로 설계되어 있습니다. 젝 커넥터를 통해 5VDC 전원을 입력하여 동작하고, 연결된 이더넷 장치를 보호할 수 있도록 RJ45 포트에 ±15kV ESD 보호 기능을 제공합니다.

​모델명 : eCAN



  • CAN 표준 : 2.0A, 2.0B

  • CAN 인터페이스 : DB9 Male 커넥터​

  • CAN 신호선 : CAN_H, CAN_L, VDD, GND

  • CAN 통신 속도 : 최고 1Mbps

  • CAN 통신 거리 : 최대 1km

  • 초당 20개 이하의 CAN 프레임 처리

  • CAN 프레임간 통신 주기 : 5ms

​

  • ​이더넷 인터페이스 : 10/100Mbps, RJ45 커넥터

  • 동작 모드 : TCP 소켓 서버/클라이언트, UDP 소켓, Virtual COM

  • 써지 보호 : ±15kV ESD

​​

  • ​설정 및 관리 : eCANConfig 유틸리티 (Windows 7, Windows Server 2008 이상), 웹 서버

  • 데이터 테스트/모니터링 : eCANView (Windows 7, Windows Server 2008 이상)

  • 동작 전원 : 5VDC, 젝 커넥터를 통해 공급 (AC/DC 전원 아답터 제공)

  • ​동작 환경 : -40 ~ +85 ℃, 5~90%(비응축)

  • 크기 : 40.9(W) x 74.0(L) x 16.5(H) mm

​

​​페이지 하단의 주요 기능, 액세서리 및 연동 제품, 관련 제품 링크를 클릭하시면 보다 자세한

기능 및 사용 방법을 확인하실 수 있습니다.
