RS232/422/485 시리얼 광 컨버터

DIVA-MS 제품은 RS232/422/485 시리얼 신호를 광 인터페이스를 통해 송수신합니다. 멀티모드 모델은 최대 2 킬로미터 광 통신 거리를 지원하고 싱글모드 모델은 20 킬로미터 통신 거리를 지원합니다. 시리얼 인터페이스는 15000W 써지 보호 기능을 제공하며 EMI / RFI 노이즈가 발생하는 환경에서도 고속 장거리 통신을 보장합니다. 산업 현장에서 손쉽게 설치하도록 벽면 장착 방식으로 설계되어 있고 9~40V 사이의 폭넓은 DC 전원을 기반으로 동작하기 때문에 주변에 설치된 다른 장치들과 전원 공급 장치를 함께 사용할 수 있습니다. 사용자는 시리얼 광 컨버터에 RS232/422/485 장치 및 네트워크를 연결할 때 별도의 장비 전용 케이블을 제작할 필요없이 터미널블록 커넥터를 통해 전원 및 RS232/422/485 시리얼 신호를 쉽고 빠르게 연결합니다.

  • ​모델명 : DIVA-MS-MM(멀티모드), DIVA-MS-SM20(싱글모드)

  • RS232 신호선 : TX, RX, GND

  • RS422 신호선 : TX+, TX-, RX+, RX-, GND

  • RS485 신호선 : TRX+, TRX-, GND

  • 시리얼 통신 속도 : 최고 500Kbps

  • 시리얼 보호 회로 : 15000W 써지 보호, 15KV static protection

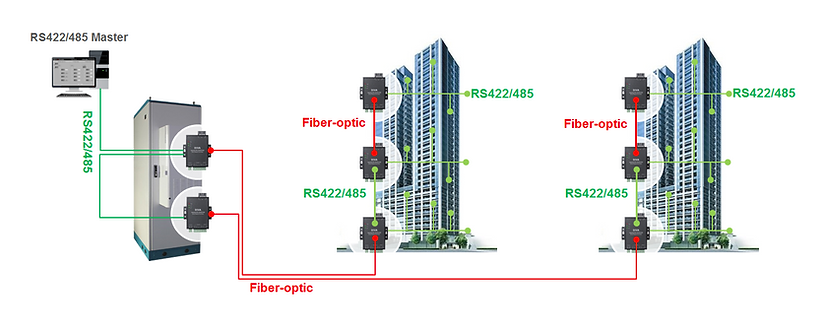

  • RS422/485 인터페이스에 최대 32개 노드 멀티드롭 연결

  • 멀티모드 : 2코어, 최대 2Km 통신

  • 싱글모드 : 2코어 (1코어 WDM 모델 주문 제작), 최대 20Km 통신

  • 광 파장 : 1310/1550 nm

  • 광 커넥터 : SC

  • 입력 전원 : 9-40V DC

  • ​동작 환경 : 0 ~ +60 ℃

  • 벽면 장착, 딘레일 장착 시 별도 브래킷 구매

  • ​​크기 : 100 x 69 x 22 mm

​

​​페이지 하단의 주요 기능, 액세서리 및 연동 제품, 관련 제품 링크를 클릭하시면 보다 자세한 기능 및 사용 방법을 확인하실 수 있습니다.
